一、产品配置推荐

二、V8轻型电动力固定翼无人驾驶航空器

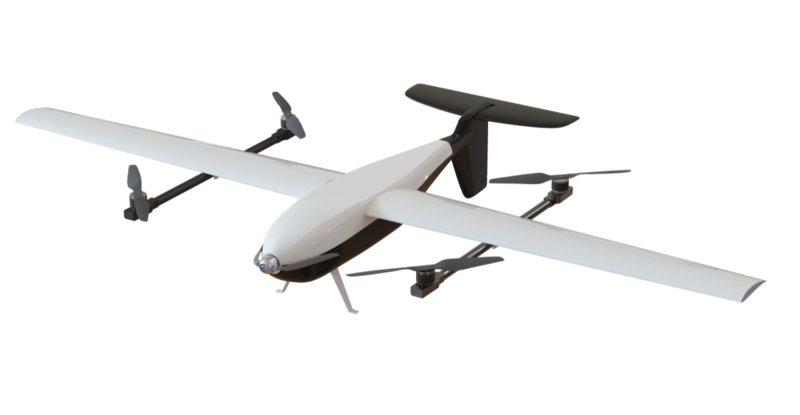

2.1 产品图片

2.2 产品简介
V8垂起航测/航拍机是一款全机碳纤维8.3KG级固定翼飞行载机平台,具有便携易用,操作简单,高效稳定、抗风耐用等优异特点。定位于大载重、长航时、高性价的固定翼飞行器,提高航测作业效率,降低飞行风险与运行成本,力求做到好飞好用好带!进口高密度碳纤材质,使整机刚度良好适合大载重飞行,机身饱满流线度,既保证了巨大的设备装载空间,同时增加了机体的强度,有效抵抗重力蠕变。开放式飞控设备舱,兼容市面上大部分常规飞控设备,任务设备挂载支持多种规格类型全画幅相机、五镜头相机、光电吊舱等,满足长续航和高质量拍摄效果。可应用于地形测绘、实景三维、农林畜牧防护、电力巡线、环保、水利等方面。
2.3 飞机参数规格


材质:碳纤维、PCB、工程塑料等。
翼展:2300mm 机长:1250mm
翼面积:72dm² 最大飞行重量:8.3KG
经济飞行速度:18M/S~20M/S
续航:120~180KM 航时1.5~2H
失速速度:<13M/S
有效载荷:<1.3KG
设备舱尺寸:200mm*150mm*130mm
抗风能力:<5级 起降方式:垂直起降
拆装方式:无工具拆装
防静电运输箱尺寸:118CM*29CM*32CM
2.4 性能配置
整机采用模块化组合安装设计,极速装拆,各部件存放于专用外场运输背包,单人即可实现完整作业操作。

步骤一:平尾安装(安装螺丝M3*20)

步骤二:垂臂安装(安装螺丝M4*50手拧螺丝)

步骤三:主翼安装(主翼接入机身,扣上重心扣)

总装完成
三、PVL-8K单光吊舱
3.1 产品介绍
PVL-8K 云台相机拥有1英寸像素可见光传感器,支持16倍数码变焦,支持8k拍照、4k30fps录像;支持先进的三轴增稳技术,稳像精度≤0.01°;为您提供清晰画面的同时,提供更稳定的画面,轻松掌握细节。

3.2 产品特点
极致超清,细节毕现:能够拍摄4800万像素超清照片,突破视觉束缚,其细腻清晰的成像,为作业需求捕捉更多细节;
小体积,大性能:体积小,重量轻,方便收纳与携带,满足各作业场景中装备轻量化诉求;
高效率,多用途:兼顾全局与细节,一机多用,满足多种作业场景下对高清画质的拍摄需求;
三轴增稳,成像出色:采用全新姿态融合控制算法,打造高精度三轴增稳云台,稳像精度 0.01°,激烈运动中也能保持稳定。
3.3 应用场景
电力巡检、警用执法、林业巡查。
3.4 产品参数
8K 云台相机 |
|
型号 | PVL-8K云台相机 |
总重量 | <290g |
尺寸 | 95mm*89mm*102mm |
云台 |
|
三轴稳定系统 | 方位、横滚、俯仰 |
遥控角度 | 方位轴-150°~+150° |
| 俯仰轴-90°~+30° |
最大转动速度 | 100°/s(可调) |
稳像性能 | 稳像精度≤0.01° |
相机 |
|
感光尺寸 | 1英寸 |
焦距 | 12.8mm |
视场角 | FOV63.4° |
拍照分辨率 | 8000*6000 48MP 5496*3672 20.18MP 3:2 5472*3648 19.96MP 16:9 5472*3078 16.8MP |
视频分辨率 | 4K: (3840*2160)30fps FHD: (1920*1080) (30,60)fps |
录像存储格式 | MP4 |
工作模式 | 拍照模式,视频模式 |
存储卡类型 | MicroSD(最大支持128GB,传输速度达到 UHS-I Speed Grade 3 评级的 Micro SD 卡) |
工作温度 | -20℃~55℃ |
四、PDL-300双光吊舱
3.1 产品介绍
PDL-300双光云台相机可轻松拍摄4800万像素照片,拍摄目标细节毕现,支持双光通道,不管是白天还是黑夜都能清晰观察,完美满足工业应用高标准画质以及双光轻量化的诉求。小巧便携,随需出行,广泛应用于电力巡检、石油管道巡检、光伏巡检、城市消防、森林消防等行业。

3.2 产品特点
双光通道,昼夜可见:具备红外及可见光双通道,受天气和光照影响小,各司其职,昼夜互补,白天黑夜都能清晰观察;
极致超清,细节毕现:可见光相素高达4800万,突破视觉束缚,成像细腻清晰,随时随地捕捉高清细节;
红外精准测温:红外成像清晰可见,增强复杂场景中特定目标的细节成像效果,打造高清成像体验,灵敏度高,测温精准;
高效率,多场景:卓越性能,可助力电力、生态、应急、消防、安防等行业用户开启高效巡检/执法模式。
3.3 应用场景
电网巡检、光伏巡检、消防救援、边防监控、能源。
3.4 产品参数
名称 | PDL-300双光云台相机 |
型号 | PDL300 |
总重量 | 388±5g |
安装方式 | 相机云台一体机,可拆卸 |
对外接口 | 60pin 接口(含网口和串口) |
尺寸 | 103.4*107.6*129.6mm |
云台 |
|
三轴稳定系统 | 方位、横滚、俯仰 |
框架角角度 | 方位轴-190°~+190° |
| 横滚轴-45°~+45° |
| 俯仰轴-135°~+45° |
可控转动角度 | 方位轴-150°~+150° |
| 俯仰轴-90°~+30° |
最大转动速度 | 5-100°/s 可调 |
稳像精度 | ≤ 0.01° |
红外相机 |
|
分辨率 | 640*512 |
波长范围 | 8~14um |
像元尺寸 | 12um |
NETD | ≤50mk@F1.0 |
镜头类型 | 定焦无热化 |
焦距 | 13mm/F1.0 |
启动时间 | ≤10S |
电子放大 | X2,X4,X8 |
调色板 | 10 种 |
测温模式 | 全屏测温、区域测温 |
测温精度 | -40℃~ 150℃;-40℃~ 550℃; 精度:±2℃或±2%(取最大值) |
可见光相机 |
|
镜头 | F4 |
焦距 | 12.8mm |
传感器尺寸 | 1 英寸 |
对角视场角 | FOV63.4° |
拍照分辨率 | 8000*6000 48MP 5496*3672 20.18MP 3:2 5472*3648 19.96MP 16:9 5472*3078 16.8MP |
视频分辨率 | 4K: (3840*2160)30fps FHD:(1920*1080) (30,60)fps |
工作模式 | 拍照模式,视频模式 |
电子放大 | X2,X4,X8,X16 |
最小拍照时间间隔 | 2s |
数据存储 |
|
存储卡类型 | MicroSD(最大支持128G,传输速度达到HUS-I Speed Grade 3评级的MicroSD卡) |
图片存储格式 | 红外:JPG 可见光:JPG |
视频存储格式 | 红外:MP4 可见光:MP4 |
支持文件系统 | FAT32( ≤ 32GB),EXFAT( > 32GB) |
其他 |
|
电源电压 | DC12V |
稳态功耗 | ≤10W |
工作温度 | -20℃~55℃ |
存储温度 | -25℃~65℃ |
五、iCam20T智能四光吊舱
5.1 产品图片

5.2 产品简介
iCam20T智能四光吊舱,具有可见光18倍变倍、广角、测温、测距功能,体积小、重量轻、功耗低,重量仅770g (内置算力总重)。内置21TOPS的AI算力配置,开放的模型自主转换/部署平台,完成自定义模型的目标识别和跟踪, 实现常规人车船多目标识别/火情识别, 人/车牌等目标的识别及特征比对。
5.3 产品特点
自研高精度专业三轴增稳云台;
稳定性高、体积小、重量轻、功耗低;
多路独立推流,根据需求存储和传送不同格式的图片和视频,RAW、JPEG;
最大25倍光学变焦/42倍无损混合电子变焦/最大200倍混合电子变焦;
内置21TOPS的AI算力配置,开放的模型自主转换/部署平台,完成自定义模型的目标识别和跟踪, 实现常规人车船多目标识别/火情识别, 人/车牌等目标的识别及特征比对;
非特定目标框选跟踪;
精准复拍,矩阵拍摄,多路识别协同,目标物居中不停车巡检;
自动对焦,最快45ms;
5.4技术指标
(1)可见光18倍相机
Sensor | 大小1/2"CMOS |
| 总像素4800万 |
| 最大分辨率4000(H)×3000(V) |
镜头 | 光学变焦f:6.8~120mm 等效焦距 36.72~648mm |
| 光圈FNo:1.61~4.13 |
| 最小拍摄距离2m |
| 视场角(对角)66.1°~4.3° |
视频 网络 | 视频/图片模式支持H.265/H.264/JPEG/JPG/MP4 |
| 存储功能支持TF卡存储,最大支持256G容量 |
| 网络协议HTTP,RTSP,TCP,UDP |
| 智能功能智能识别及自动跟踪 |
视频分辨率 | 25fps(4000 x 3000)(1200万) |
照片分辨率 | 1200万/2000万/2400万/4800万 |
智能功能 | 智能跟踪 |
信噪声比(S/N) | ≥55dB(AGC Off,Weight ON) |
最低照度 | 彩色:0.1Lux/F1.5;黑白:0.01Lux/F1.5 |
防抖 | 支持电子防抖开/关 |
透雾 | 开/关 |
曝光补偿 | 开/关 |
强光抑制 | 支持 |
日夜转换 | 自动/手动 |
变倍速度 | 18倍全程4.5S(光学,广角-望远) |
混合变倍 | 最大70倍混合变倍 |
白平衡 | 自动/跟踪/室外/室内/室外自动/钠灯自动/钠灯 |
电子快门 | 支持自动和手动电子快门1/3~1/30000 秒 |
曝光 | 支持自动和手动两种模式 |
2D降噪功能 | 支持 |
3D降噪功能 | 支持 |
图像翻转 | 支持 |
外部控制 | RS232 |
聚焦模式 | 自动/手动/一次性自动聚焦 |
变倍速度 | 全程4.5S(光学,广角-望远) |
工作环境 | -20°C~+70°C/20﹪ to 80﹪RH |
储藏环境 | -40°C~+70°C/20﹪ to 95﹪RH |
(2)可见光广角相机
Sensor | 大小 | 1/2"CMOS |
| 总像素 | 4800万 |
| 最大分辨率 | 4000(H)×3000(V) |
镜头 | 光学变焦 | 广角镜头 |
| 光圈 | F/1.8 |
| 焦距 | 4.7mm |
| 最小拍摄距离 | 0.1m |
| 视场角(对角) | DFOV 79.1° |
视频 网络 | 视频压缩模式 | 支持H.265/H.264/JPEG/JPG/MP4 |
| 存储功能 | 支持TF卡存储,最大支持256G容量 |
| 网络协议 | Onvif,GB28181,HTTP,RTSP,RTP,TCP,UDP, |
| 智能功能 | 自动跟踪 |
分辨率 | 图片:1200万/2000万/2400万/4800万 视频:25fps(4000×3000)(1200万) |
|
(3)13mm红外热像仪
成像及测温指标
| 光谱 | 8um-14um |
| 分辨率 | 640 x512 |
| 像元尺寸 | 12*12um |
| 焦距 | 13.1mm (等效焦距 56mm) |
| NETD( 噪声等效温差) | ≤50mK@f1.0(@25℃) |
| 图像显示 | 黑热/白热/伪彩色 |
| 电子变倍 | 1X、 2X、4X、8X |
| 工作温度 | -40℃~+70℃ |
| 测温工作环境范围 | -10℃~+50℃ |
| 测温目标范围 | -20℃~+150℃,100~550℃ |
| 区域测温 | 支持点测温和区域测温,输出区域最大值最小值平均值 |
| 帧率 | 25fps |
(4)激光测距参数
距离 | 3-2000m |
距离测量分辨率 | 0.1m |
距离测量精度 | 1m |
发散光束 | 905nm脉冲 |
激光光束发散角 | 3.2mrad |
工作范围 | -10℃~+50℃ 精度+/-1m |
